Strutture per edilizia in legno-cemento

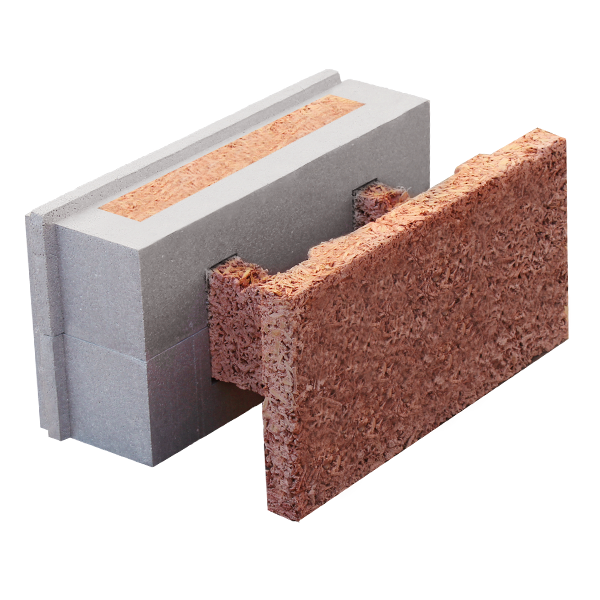

HI 35/15+16 GR.

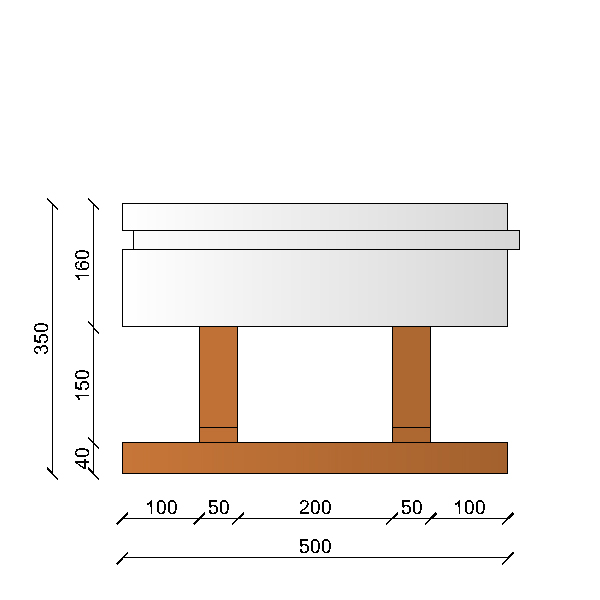

CARATTERISTICHE

SPESSORE PARETE LEGNO MINERALIZZATO [1] – interno (cm) 4
SPESSORE ISOLANTE [2] (cm) 16
SPESSORE CALCESTRUZZO [3] (cm) 15
IMPIEGO DI CALCESTRUZZO [3]  (lt/m2) 133
SEZIONE STRUTTURALE SINGOLO PILASTRINO = 15×20 (cm2) 300
SEZIONE STRUTTURALE PILASTRI AL mL DI LUNGHEZZA DI PARETE = 4x15x20 (cm2/m) 1200
SPESSORE EQUIVALENTE PILASTRINI = 1200 / 100 (cm) 12,0
SEZIONE STRUTTURALE SINGOLO TRAVERSO = 15×11 (cm2) 165
SEZIONE STRUTTURALE TRAVERSI AL mL DI ALTEZZA DI PARETE = 4x15x11(cm2 / m) 660
PESO PARETE FINITA SENZA INTONACO kN/m2 3,63
PESO PARETE FINITA CON INTONACO kN/m2 4,27
RESISTENZA TERMICA PRIVA DI INTONACO [4] R (m2 K/W) con grafite 4,93
TRASMITTANZA TERMICA COMPLETA DI INTONACO [5] U (W/(m2·K)) con grafite  0,194
RESISTENZA TERMICA PRIVA DI INTONACO [6] R (m2·K/W) con grafite 4,80
TRASMITTANZA TERMICA COMPLETA DI INTONACO [7] U (W/(m2·K)) con grafite 0,199
SFASAMENTO TERMICO rif. norma UNI – EN ISO 10456 per un periodo “T” di 24h  -13,32 h
ISOLAMENTO ACUSTICO [8] dB 54
RESISTENZA AL FUOCO CON PARETE CARICATA (REI) UNI EN 1365-1 180

[1] Massa volumica a secco Kg/ m3 500±10% = Conduttività Termica  λ 0,101
[2] Polistirene espanso sinterizzato addittivato con grafite densità 0,15 KN/m3; λ= 0,031 W/(m.K)
[3] Calcestruzzo densità 25 KN/m3; λ a secco = 1,72 W/(m.K); λ = 1,91 W/(m.K) con contenuto di umidità in equilibrio con aria a 23° C e 50% UR (rif. UNI EN 1745 e UNI EN 12524).
[4] R = Resistenza termica a secco, senza intonaco e senza resistenze termiche liminari. Valutazione in accordo alla norma UNI EN 1745:2012 metodo teorico. Metodo tridimensionale.
[5] U= trasmittanza termica a secco, con 2 cm di intonaco di calce e sabbia esterno, 2 cm di calce e sabbia interno, con resistenze termiche liminari, in condizioni di materiale essicato. Valutazione in accordo alla normativa UNI EN 1745:2012 metodo teorico. Metodo tridimensionale.
[6] R = resistenza termica, senza intonaco, senza resistenze termiche liminari e con contenuto di umidità in equilibrio con aria a 23° C e 50% UR. Valutazione in accordo alla norma UNI EN 1745:2012 metodo teorico. Metodo tridimensionale.
[7] U = trasmittanza termica, con 2 cm di intonaco di calce e sabbia esterno, 2 cm di calce e sabbia interno, con resistenze termiche liminari e con contenuto di umidità in equilibrio con aria a 23° C e 50% UR. Valutazione in accordo alla norma UNI EN 1745:2012 metodo teorico. Metodo tridimensionale.
[8] valore certificato da calcolo teorico UNI EN 12354 – 1 :2002

APPROFONDIMENTI

Se vuoi scaricare tutta la specifica tecnica relativa a questo blocco clicca sull’icona sotto.
